Comment monter une lunette de tir correctement sur une carabine à plombs ?

Installer correctement une lunette de tir sur une carabine à plombs est indispensable pour exploiter pleinement la précision de son équipement. Une excellente lunette montée trop haut, de travers ou dans des colliers mal positionnés peut rendre la prise de visée inconfortable, compliquer le réglage et provoquer des déplacements du point d’impact au fil des séances.

Le montage mérite une attention particulière sur les carabines à air comprimé à piston-ressort ou à vérin à gaz. Leur fonctionnement génère des vibrations et des mouvements spécifiques qui sollicitent fortement la lunette et ses fixations. Le choix d’un montage adapté et son installation correcte sont donc aussi importants que la qualité de l’optique elle-même.

Quelle hauteur de colliers choisir ? Comment positionner la lunette ? À quelle distance de l’œil doit-elle se trouver ? Comment éviter qu’elle ne glisse sur le rail ? Voici les différentes étapes pour monter correctement une lunette sur une carabine à air comprimé.

Vérifier que la lunette est adaptée à une carabine à air comprimé

Avant même de choisir les colliers, vérifiez que votre lunette est compatible avec l’utilisation prévue.

Les carabines à piston-ressort et certaines carabines équipées d’un vérin à gaz peuvent soumettre l’optique à des contraintes mécaniques importantes. Il est donc préférable d’utiliser une lunette adaptée au tir à air comprimé, particulièrement avec les modèles les plus puissants.

La plage de grossissement doit également correspondre à votre pratique. Une lunette destinée au tir de loisir à 10 ou 20 mètres n’a pas nécessairement besoin des mêmes caractéristiques qu’une optique destinée au tir de précision à 50 mètres.

Si vous n’avez pas encore sélectionné votre optique, consultez notre guide Quelle lunette de tir choisir pour une carabine à plombs ? avant de déterminer le montage nécessaire.

Identifier le rail présent sur la carabine

Toutes les carabines à plombs ne possèdent pas le même système de fixation. Avant d’acheter des colliers, il faut donc identifier précisément le rail présent sur votre modèle.

Le rail de 11 mm est extrêmement courant sur les carabines à air comprimé. Il se présente généralement sous la forme de deux rainures longitudinales usinées sur le boîtier ou installées sur celui-ci.

D’autres modèles peuvent être équipés d’un rail Weaver ou Picatinny, reconnaissable notamment à ses rainures transversales. Ces dernières permettent au montage de prendre appui mécaniquement sur le rail et facilitent son repositionnement.

Un collier destiné à un rail de 11 mm ne doit donc pas être choisi au hasard pour une carabine équipée d’un rail Picatinny, et inversement. Vérifiez systématiquement la compatibilité indiquée par le fabricant.

Vérifier le diamètre du tube de la lunette

La deuxième dimension essentielle concerne le diamètre du corps de la lunette. Parmi les dimensions courantes, on retrouve notamment les lunettes avec un tube de 1 pouce (25,4 mm) et celles avec un tube de 30 mm. D’autres diamètres existent selon les optiques.

Les colliers doivent impérativement correspondre au diamètre du tube. Des colliers de 30 mm ne permettent évidemment pas de maintenir correctement une lunette de 25,4 mm sans bagues spécifiquement prévues à cet effet. Cette information figure généralement dans les caractéristiques techniques de la lunette.

Quelle hauteur de colliers choisir ?

Une fois le diamètre et le type de rail déterminés, il reste à choisir la hauteur du montage. On distingue généralement des colliers bas, moyens et hauts. Le bon choix dépend principalement du diamètre extérieur de l’objectif de la lunette et de la configuration de la carabine.

L’objectif doit disposer de suffisamment d’espace pour ne pas toucher le canon, le boîtier ou toute autre partie de l’arme. Il faut également prévoir une petite marge pour permettre éventuellement l’installation d’un cache objectif. Pour autant, monter la lunette inutilement haut n’est pas souhaitable. Plus l’axe optique est éloigné de l’axe du canon, plus la prise de visée peut devenir inconfortable et nécessiter de relever la tête.

Dans l’idéal, choisissez donc le montage le plus bas permettant à la lunette de passer correctement au-dessus de la carabine, tout en conservant une position naturelle.

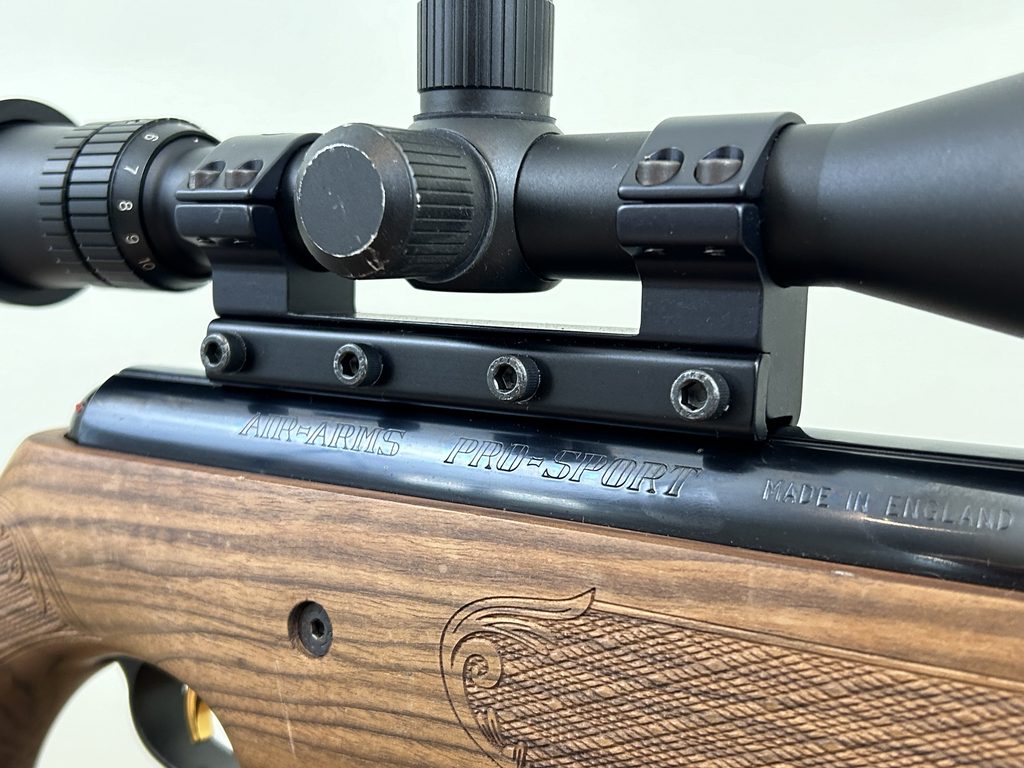

Colliers séparés ou montage monobloc ?

Les deux solutions peuvent être utilisées sur une carabine à air comprimé. Les colliers séparés sont très répandus. Ils offrent une certaine liberté de positionnement et permettent d’adapter facilement l’écartement à la longueur disponible sur le tube de la lunette. Le montage monobloc pour lunette réunit les deux points de fixation sur une même base. Cette conception apporte une grande rigidité et peut être particulièrement intéressante sur certaines carabines à piston ou à vérin à gaz fortement sollicitées au tir.

Le choix dépend donc de la carabine, de l’optique et de l’utilisation. Dans tous les cas, privilégiez un montage correctement dimensionné plutôt qu’un modèle choisi uniquement pour son prix.

Pourquoi les carabines à piston peuvent-elles faire reculer le montage ?

Le comportement mécanique d’une carabine à piston-ressort est particulier. Lorsque le tireur presse la détente, le piston se déplace brutalement avant d’être stoppé à la fin de sa course. Cela génère des mouvements et vibrations qui peuvent progressivement déplacer un montage insuffisamment maintenu. Certaines carabines possèdent pour cette raison un trou destiné à recevoir une vis d’arrêt, parfois appelée stop pin, sur le rail de 11 mm. Un montage compatible peut prendre appui dans cet emplacement et limiter son déplacement longitudinal.

Si votre carabine et votre montage disposent de ce système, utilisez-le conformément aux indications du fabricant. Un montage qui recule progressivement est susceptible de modifier le réglage de la lunette et peut finir par endommager les composants ou le rail.

Préparer la carabine avant le montage

Avant toute manipulation, assurez-vous que la carabine est déchargée et qu’aucun projectile n’est engagé. Installez ensuite l’arme sur un support stable. Une table accompagnée d’un chevalet ou d’un support de tir facilite considérablement le travail et évite de devoir maintenir la carabine d’une main pendant l’installation.

Les surfaces de contact du rail et du montage doivent être propres. Retirez les poussières ou résidus susceptibles de gêner l’appui des colliers. Vous pouvez alors desserrer suffisamment les fixations inférieures pour positionner les colliers sur le rail sans les contraindre.

Positionner provisoirement les colliers

Ne serrez pas immédiatement l’ensemble. Placez d’abord les colliers sur le rail en laissant suffisamment de liberté pour pouvoir encore les déplacer. Leur espacement doit correspondre aux zones droites disponibles sur le tube de la lunette.

Évitez de placer un collier sur une partie conique du corps de l’optique ou trop près des tourelles. La lunette doit reposer naturellement dans les demi-colliers inférieurs sans être forcée. À cette étape, l’objectif consiste uniquement à déterminer approximativement l’emplacement de l’ensemble. Le serrage définitif viendra beaucoup plus tard.

Régler la distance entre l’œil et la lunette

Cette étape est fondamentale et pourtant souvent négligée. Une lunette possède une distance oculaire, c’est-à-dire une plage dans laquelle l’œil doit se trouver pour obtenir une image complète et nette. Si la lunette est trop avancée ou trop reculée, des zones sombres apparaissent autour de l’image.

Pour déterminer sa position, adoptez votre position de tir habituelle. Placez naturellement la joue sur la crosse sans chercher à adapter votre posture à l’optique. Déplacez ensuite progressivement la lunette vers l’avant ou vers l’arrière jusqu’à obtenir immédiatement une image complète.

L’idée est importante : c’est la lunette qui doit être positionnée en fonction de votre posture naturelle et non votre tête qui doit chercher la lunette à chaque tir. Effectuez cette vérification au grossissement auquel la distance oculaire est la plus contraignante lorsque votre optique possède un zoom variable.

Vérifier la position de la lunette en situation réelle

Une position qui semble correcte lorsque la carabine repose sur une table ne l’est pas nécessairement lorsque vous épaulez réellement. Avant de serrer les colliers, prenez donc plusieurs fois votre position habituelle. Fermez les yeux, épaulez naturellement la carabine puis ouvrez-les.

Votre œil doit se retrouver correctement placé derrière l’oculaire sans avoir besoin d’avancer ou de reculer exagérément la tête. Répétez l’opération plusieurs fois. Quelques minutes consacrées à cette étape peuvent considérablement améliorer le confort pendant toutes les futures séances.

Comment mettre le réticule parfaitement droit ?

Une fois la distance oculaire réglée, il faut aligner le réticule. Lorsque la carabine est parfaitement verticale, l’axe vertical du réticule doit lui aussi être vertical. Une lunette légèrement inclinée peut passer inaperçue à courte distance mais compliquer progressivement les corrections lorsque les distances augmentent.

Placez la carabine sur un support stable et utilisez, si nécessaire, un petit niveau adapté. Faites ensuite tourner délicatement la lunette dans ses colliers jusqu’à obtenir un réticule correctement aligné. Une ligne verticale située à distance peut également servir de référence visuelle. Prenez votre temps : une fois les colliers serrés, corriger l’inclinaison nécessitera de les desserrer à nouveau.

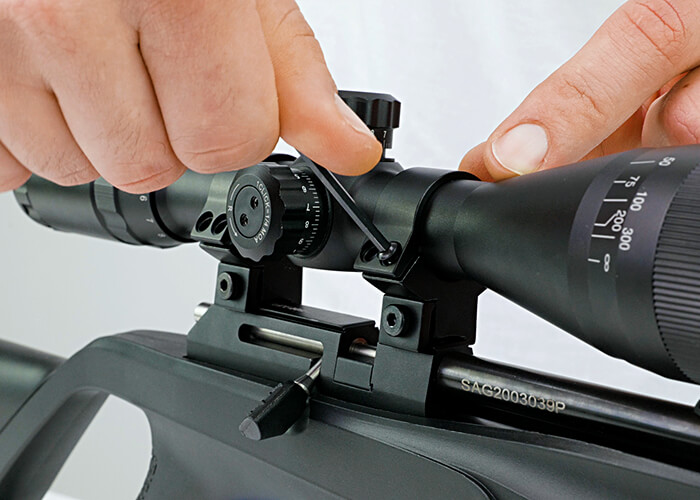

Serrer progressivement les colliers

Lorsque la lunette est correctement positionnée, installez les parties supérieures des colliers et commencez le serrage. Procédez progressivement et alternativement. Ne serrez pas complètement une vis avant les autres. L’objectif est de répartir uniformément la pression autour du tube.

Lorsque les colliers de la lunette utilisent plusieurs vis, conservez autant que possible un espace comparable de chaque côté entre les parties supérieure et inférieure du collier. Surtout, ne serrez pas excessivement. Une pression trop importante peut marquer ou même endommager le tube de certaines lunettes.

Lorsque le fabricant du montage ou de la lunette fournit un couple de serrage, utilisez une clé dynamométrique adaptée et respectez cette valeur. Il n’existe pas de couple universel applicable à toutes les lunettes et à tous les montages.

Serrer le montage sur le rail

Les fixations reliant les colliers au rail doivent elles aussi être serrées correctement. L’objectif est d’empêcher tout déplacement pendant le tir sans endommager le rail ou les filetages.

Sur une carabine à piston-ressort équipée d’un système d’arrêt, vérifiez que celui-ci est correctement positionné avant le serrage définitif. Après installation, repérez éventuellement la position du montage sur le rail. Après quelques dizaines de tirs, vous pourrez ainsi contrôler rapidement qu’il n’a pas commencé à se déplacer.

Faut-il utiliser du frein-filet ?

Le frein-filet ne doit pas être appliqué systématiquement sur toutes les vis d’un montage. Si le fabricant recommande son utilisation sur certaines fixations, choisissez le produit correspondant à ses préconisations. Évitez les produits à très forte résistance qui pourraient rendre un démontage ultérieur difficile.

Il ne faut surtout pas compenser un mauvais montage ou des colliers inadaptés en ajoutant simplement davantage de frein-filet. Un montage correctement choisi et serré aux valeurs recommandées doit constituer la base de l’installation.

Vérifier que la lunette ne touche pas la carabine

Avant de considérer le montage comme terminé, contrôlez les différents dégagements. L’objectif ne doit pas toucher le canon ou le boîtier. La bague de zoom doit pouvoir tourner librement et les tourelles doivent rester accessibles.

Sur une carabine à canon basculant, vérifiez également que l’armement peut être effectué normalement sans que la lunette ou son montage ne gêne le mouvement. Si vous souhaitez installer des bonnettes ou des caches objectifs, pensez à conserver suffisamment d’espace pour ceux-ci.

Une lunette doit-elle être montée le plus bas possible ?

Dans la plupart des cas, une lunette relativement basse favorise une position naturelle de la tête. Il ne faut toutefois pas rechercher la hauteur minimale au détriment du fonctionnement ou du confort.

L’objectif doit conserver suffisamment de dégagement et l’oculaire doit permettre une acquisition naturelle de l’image lorsque la joue repose sur la crosse. La morphologie du tireur et la forme de la crosse jouent donc également un rôle.

Le meilleur montage est celui qui permet d’obtenir une position répétable, confortable et naturelle, tout en garantissant un dégagement mécanique suffisant.

Le montage est terminé : il reste maintenant à régler la lunette

Installer une lunette et la régler sont deux opérations différentes. Le montage permet de fixer correctement l’optique, d’obtenir une distance oculaire adaptée et d’aligner le réticule. Il faut ensuite faire correspondre le point visé avec le point moyen d’impact à une distance donnée.

Commencez généralement à relativement courte distance afin de vous assurer que les impacts arrivent bien dans la cible. Réalisez ensuite des groupements avant d’effectuer vos corrections sur les tourelles. Nous détaillons toute cette procédure dans notre guide Comment régler une lunette de tir sur une carabine à plombs ?

Pour faciliter cette opération, vous pouvez également télécharger gratuitement nos cibles de réglage de lunette à imprimer, spécialement conçues pour visualiser les déplacements du point d’impact.

Contrôler le montage après les premières séances

Un montage nouvellement installé mérite une vérification après les premiers tirs, particulièrement sur une carabine à piston ou à vérin à gaz. Contrôlez que les colliers n’ont pas bougé sur le rail et que la lunette n’a pas glissé à l’intérieur des anneaux. Vérifiez également les différentes vis sans les resserrer systématiquement au-delà du couple recommandé.

Si votre carabine commence soudainement à produire des groupements irréguliers, le montage de l’optique fait partie des premiers éléments à contrôler. Une lunette qui se déplace de quelques millimètres ou une fixation qui prend progressivement du jeu peuvent provoquer une modification importante du point d’impact. Notre article Pourquoi votre carabine manque de précision ? présente les autres causes à examiner lorsque les groupements deviennent irréguliers.

Les erreurs fréquentes lors du montage d’une lunette

La première erreur consiste à acheter les colliers avant d’avoir vérifié le diamètre du tube, le type de rail et la hauteur nécessaire. Ces trois dimensions doivent être connues avant de sélectionner le montage. La deuxième consiste à placer la lunette en fonction de l’apparence générale de la carabine plutôt qu’en fonction de la distance oculaire. Quelques centimètres peuvent faire une différence considérable sur le confort.

Une autre erreur courante est de serrer les colliers immédiatement. Tant que la distance oculaire et l’alignement du réticule ne sont pas définitivement validés, la lunette doit pouvoir être légèrement déplacée. Enfin, un serrage excessif n’est pas synonyme de sécurité. Il peut endommager l’optique, les vis ou le rail. Respectez les couples prescrits lorsqu’ils sont disponibles.

Colliers, rail et lunette : considérer le montage comme un ensemble

La précision d’une carabine équipée d’une optique dépend d’une chaîne complète. Une excellente lunette montée sur des colliers inadaptés ne pourra pas exprimer correctement ses qualités.

Le montage doit être compatible avec le rail de la carabine, le diamètre du tube, le diamètre de l’objectif et les contraintes mécaniques générées lors du tir. Il doit également permettre au tireur de retrouver exactement la même position derrière l’optique à chaque épaulé.

Lorsque tous ces éléments sont correctement associés, la lunette devient beaucoup plus naturelle à utiliser et son réglage reste plus facilement stable au fil des séances.

FAQ : monter une lunette sur une carabine à plombs

Comment savoir quels colliers choisir pour ma lunette ?

Vérifiez trois caractéristiques principales : le type de rail de votre carabine, le diamètre du tube de la lunette et la hauteur nécessaire pour que l’objectif ne touche pas l’arme.

Quelle différence entre un rail 11 mm et Picatinny ?

Le rail de 11 mm utilise deux rainures longitudinales et est très fréquent sur les carabines à air comprimé. Le Picatinny possède des rainures transversales permettant notamment au montage de prendre appui longitudinalement. Les colliers doivent être compatibles avec le rail présent sur votre carabine.

Quelle hauteur de collier choisir ?

Choisissez généralement le montage le plus bas permettant à l’objectif de la lunette de passer au-dessus de la carabine avec une marge suffisante. Une lunette inutilement haute peut dégrader la position de la tête.

Comment savoir si ma lunette est trop avancée ou trop reculée ?

Épaulez naturellement votre carabine. Si vous devez déplacer fortement votre tête vers l’avant ou l’arrière pour obtenir une image complète, la position longitudinale de la lunette doit être corrigée.

Pourquoi ma lunette recule-t-elle sur le rail ?

Les vibrations et mouvements générés par certaines carabines à piston peuvent progressivement déplacer un montage insuffisamment maintenu. Vérifiez la compatibilité du montage, son serrage et la présence éventuelle d’un système de stop pin sur votre carabine.

Peut-on trop serrer les colliers d’une lunette ?

Oui. Un serrage excessif peut endommager ou déformer le tube de l’optique. Respectez les couples de serrage indiqués par le fabricant du montage ou de la lunette lorsqu’ils sont disponibles.

Faut-il régler la lunette avant de serrer définitivement les colliers ?

Il faut d’abord régler sa position physique : distance oculaire et verticalité du réticule. Une fois la lunette correctement installée et serrée, vous pouvez procéder à son réglage balistique sur cible.
